Операторите на индустриалното оборудване са изправени пред скъпо време на престой, неочаквани проблеми с изтичането и сложни предизвикателства за поддръжка, които могат да осакат оперативната ефективност. Когато помпите, компресорите и въртящите се машини се провалят поради неадекватни решения за уплътняване, предприятията губят хиляди долари за забавяне на производството и спешни ремонти.Механични уплътнения на патронаПредложете революционно решение като напълно затворени системи за уплътнение с предварително сглобени компоненти, обикновено съставени от жлеза, ръкав и друг хардуер, които правят възможен Pre -. Разбирането на тези усъвършенствани решения за уплътняване може да трансформира вашата стратегия за поддръжка, да намали оперативните разходи и да осигури надеждни резултати в различни индустриални приложения от рафиниране на петрол до фармацевтично производство.
Разбиране на дизайна и изграждането на механични уплътнения
Основни компоненти и структура на монтажа

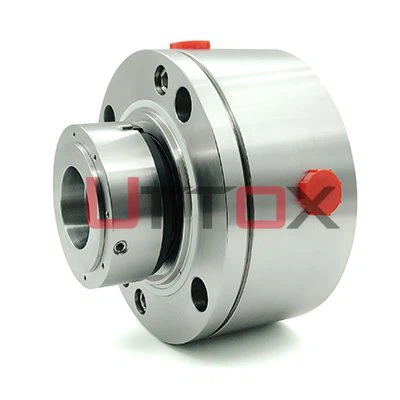

Механичните уплътнения на патрона се определят като единици от компоненти на уплътнението, подредени на втулка на вала и в уплътнителна жлеза, предназначени за бързо монтаж и отстраняване на валовете на помпата, обикновено предварително - комплект и сглобени във фабриката. Основният дизайн включва няколко критични елемента, които работят заедно, за да създадат ефективна бариера за запечатване. Въртящият се елемент е фиксиран към вала, докато уплътнителният елемент остава неподвижен в корпуса, създавайки прецизен интерфейс, където се осъществява уплътняване. Дизайнът се състои от кулминация на интегрални части, които трябва да бъдат сглобени, състоящи се от въртящ се елемент, фиксиран към вала, и уплътняващ елемент, фиксиран в корпуса, прецизно обработен и притиснат заедно, срещайки се на износване, където толерантността е критична. Тези уплътнения на патрона интегрират множество компоненти, включително първични уплътняващи пръстени, вторични уплътняващи елементи, пружини или духали за зареждане на лицето и механизми за задвижване, които гарантират правилното въртене. Прецизността на производството, необходима за тези компоненти, осигурява оптимална производителност и дълголетие в взискателната индустриална среда.
Избор на материали и инженерни спецификации
Съвременните механични уплътнения на патрона използват усъвършенствани материали, проектирани, за да издържат на специфични работни условия. Лицата на уплътнението обикновено използват материали като въглерод, силициев карбид, волфрамов карбид или керамика в зависимост от изискванията на приложението. Тези материали са избрани въз основа на фактори, включително химическа съвместимост, температурна устойчивост, характеристики на износване и топлинна проводимост. Еластомерните компоненти използват материали като PTFE, EPDM, Viton или други специализирани полимери, които осигуряват отлична химическа устойчивост и температурна стабилност. Инженерните спецификации заУплътнения на патронаПомислете за оценките на налягането, температурните диапазони, скоростта на вала и характеристиките на течността. Тези уплътнения обикновено могат да работят при налягания, вариращи от вакуумни условия до няколкостотин psi, като температурните възможности се простират от криогенни приложения до високи - температурни процеси. Прецизното производство гарантира, че толерантите на размерите отговарят на строгите изисквания, обикновено в рамките на микрометри, за да се гарантира правилните показатели за уплътняване и разширения оперативен живот.
Видове и класификации на механични уплътнения на касетата
Конфигурации с единични и множество касета
Механичните уплътнения с единична касета представляват най -често срещаната конфигурация, включваща един уплътнителен интерфейс между въртящите се и стационарните компоненти. Тези уплътнения са подходящи за приложения с чисти, не - опасни течности, където една бариера осигурява адекватна защита. Дизайнерската простота предлага ефективност на разходите -, като същевременно поддържа надеждни показатели за уплътняване за стандартни индустриални приложения. Двойните и множествените конфигурации на уплътнението на патрона осигуряват подобрена защита на критичните приложения, включващи опасни, скъпи или екологично чувствителни течности. Двойните уплътнения разполагат с два уплътняващи интерфейси с бариерна течна система между тях, като се гарантира, че ако първичното уплътнение не успее, вторичното уплътнение предотвратява изтичането на течност в атмосферата. Тези конфигурации са от съществено значение в приложенията, при които опазването на околната среда, правилата за безопасност или изискванията на процеса изискват абсолютно ограничаване.
Балансирани и небалансирани дизайни на уплътнения
Механичните уплътнения на балансираните касети включват характеристики на дизайна, които намаляват хидравличната сила, действаща върху лицата на уплътнението, което позволява експлоатация при по -високо налягане и подобряване на живота на уплътнението. Съотношението на баланса, обикновено вариращо от 0,6 до 0,85, определя съотношението на налягането на течността, действащо върху лицата на уплътнението. Този дизайн намалява производството на топлина, степента на износване и консумацията на енергия, като същевременно удължава експлоатационния живот. Небалансираните уплътнения изпитват пълно налягане на системата през уплътнителния интерфейс, ограничавайки приложението им до по -ниски системи за налягане, но предлагат по -опростен дизайн и по -ниска първоначална цена. Изборът между балансирани и небалансирани конфигурации зависи от работното налягане, характеристиките на течността и изискванията за производителност. Балансираните дизайни са предпочитани за високо - приложения за налягане, абразивни течности или ситуации, изискващи удължени интервали за поддръжка.
Предимства на инсталацията и поддръжката на уплътненията на патрона
Опростени процедури за инсталиране
КасетаМеханични уплътненияЕлате предварително -, сглобени от фабриката, елиминирайки необходимостта специалистите по обслужване да сглобяват или калибрират уплътнението преди монтажа. Това предварително - елиминира общи грешки в инсталацията като неправилно компресия на пружината, неправилно подравняване или замърсяване по време на сглобяване. Цялостното устройство може да бъде инсталирано като един компонент, като значително намалява времето на инсталиране и осигурява постоянна работа. Процесът на инсталиране включва премахване на стария монтаж на уплътнение и инсталиране на новата касета без сложни измервания или корекции. Инструментите за инсталиране обикновено са стандартизирани и процедурата може да бъде завършена от техници с основни механични умения, а не от специализирана експертиза за инсталиране на печат. Този опростен подход намалява разходите за труд, свежда до минимум престоя на оборудването и гарантира повтарящо се качество на инсталацията при различни служители по поддръжката.
Ползи за поддръжка и оперативна ефективност
Уплътненията на патрона предлагат значителни предимства за поддръжка, включително бърза подмяна и намалена сложност на поддръжка. Предварителният - събраният дизайн елиминира променливостта, свързана с монтажа на полето, като гарантира постоянна производителност и намалява вероятността от преждевременна повреда поради грешки в инсталацията. Персоналът за поддръжка може да съхранява пълни касети, опростявайки управлението на запасите и осигурявайки бърза способност за подмяна. Предимствата на поддръжката се простират извън простотата на инсталирането, за да включват предвидими характеристики на производителността, стандартизирани процедури за подмяна и намалени изисквания за обучение за поддръжка. Аварийните ремонти могат да бъдат завършени по -бързо, като минимизират прекъсванията на производството и намаляват общите разходи за поддръжка. Процесите на фабрично тестване и осигуряване на качество гарантират, че всеки уплътнител на патрона отговаря на спецификациите на производителността преди изпращане, осигурявайки увереност в надеждността и производителността.
Индустриални приложения и характеристики на производителността
Сектори на приложения и използване на индустрията
Механичните уплътнения на патрона се използват предимно в приложения с обработка на газове, течности и суфраи, където крайният - уплътнението на лицето може да бъде разгледан ефективно. Промишлеността, използваща тези усъвършенствани разтвори за уплътняване, включват рафиниране на петрол, химическа обработка, обработка на вода, производство на целулоза и хартия, производство на храни и напитки, фармацевтично производство и производство на енергия. Всяка индустрия представя уникални предизвикателства, изискващи специализирани дизайни и материали за уплътнения. При приложения за рафиниране на петрол, уплътненията на патрона обработват въглеводородни течности при различни температури и налягания, изискващи материали, съвместими с агресивни химикали и екстремни работни условия. Съоръженията за пречистване на водата използват тези уплътнения за помпи, които обработват корозивни химикали, абразивни суфраи и различни състави на течността. Фармацевтичната индустрия изисква печати, които отговарят на строгите хигиенни стандарти, често включващи одобрени материали и дизайни на FDA -, които улесняват процедурите за почистване и стерилизация.
Параметри на производителността и ограничения за работа
МодеренМеханични уплътнения на патронаДемонстрирайте изключителна ефективност в широки работни диапазони. Възможностите за налягане обикновено се простират от пълен вакуум до налягане над 600 psi, докато температурните диапазони могат да се простират от -40 градуса F до над 500 градуса F в зависимост от избора на материал и конфигурацията на дизайна. Скоростта на въртене може да побере оборудване, работещо от няколкостотин оборота в минута до над 10 000 об / мин в специализирани приложения. Характеристиките на производителността включват скорост на течове, които обикновено се измерват в милилитра на ден, а не по -високите скорости, свързани с традиционните опаковъчни системи. Степента на износване на лицето е минимална, когато се прилага правилно, като животът на уплътнителите често се измерват в години, а не в месеци. Прецизното производство и подбора на материали позволяват на тези уплътнения да поддържат производителността дори в предизвикателни приложения, включващи абразивни частици, корозивни химикали или екстремни температури.
Сравнение с компонентни механични уплътнения
Дизайнерска философия и разлики в строителството
Механичните уплътнения на компонентите изискват полеви сглобяване на отделни части, включително уплътнителни пръстени, пружини, ръкави и компоненти на задвижването. Този подход предлага гъвкавост при избора на материали и персонализирането на дизайна, но изисква квалифицирана инсталация и прецизни процедури за сглобяване. Механичните уплътнения на компонентите струват по -малко от уплътненията на патрона и са най -често срещаните и широко достъпни за различни модели на помпата. Основната разлика се крие в местоположението и сложността на монтажа. Компонентните уплътнения осигуряват предимства на разходите и гъвкавост на материала, но изискват опит за правилна инсталация и поддръжка. Процесът на сглобяване включва множество стъпки, прецизни измервания и потенциал за човешка грешка. Патрон запечатва жертва известна гъвкавост за подобрена надеждност, опростена инсталация и намалена сложност на поддръжка.
Съображения за разходите и анализ на стойността
Докато механичните уплътнения на патрона обикновено изискват по -големи първоначални инвестиции в сравнение с уплътненията на компонентите, общите разходи за собственост често благоприятстват дизайна на патроните, когато обмислят инсталацията на труда, разходите за престой и честотата на поддръжката. Инсталирането на компонентни уплътнения е сложен процес, изискващ квалифицирани техници, а неточното пружинно напрежение върху лицата на уплътнение често причинява преждевременна повреда. Анализът на стойността трябва да отчита фактори извън първоначалната покупна цена, включително времето за инсталиране, труда за поддръжка, разходите за инвентаризация, разходите за престой и факторите на надеждност. Уплътненията на патрона често осигуряват превъзходна стойност в критичните приложения, при които простотата на надеждността и поддръжката надвишава първоначалните съображения на разходите. Намалените изисквания за обучение и стандартизираните процедури за инсталиране могат да доведат до значителни дълги - Срочни спестявания, особено в съоръжения с множество подобни приложения.
Заключение
Механични уплътнения на патронаПредставете усъвършенствана технология за уплътняване, която адресира критичните индустриални предизвикателства чрез Pre - сглобен дизайн, опростена инсталация и повишена надеждност. Тези цялостни решения за уплътняване осигуряват превъзходни резултати в различни приложения, като същевременно намаляват сложността на поддръжката и оперативните разходи.
Сътрудничество с Zhejiang Uttox Fluid Technology Co., Ltd.
Zhejiang Uttox Fluid Technology Co., Ltd., създаден през 1990 г., стои като водещ производител на механични печати на China Carridge с над 30 години опит в индустрията. Като надежден доставчик на механични уплътнения на касетата в Китай, ние предоставяме висококачествени решения за механични уплътнения на касетите в нефтено рафиниране, обработка на вода, фармацевтична и електроцентрала. Нашият опитен екип за научноизследователска и развойна дейност осигурява персонализиране и технически насоки, докато достатъчният ни инвентар гарантира бърза доставка и конкурентна цена на механичните печати на касетата. Независимо дали се нуждаете от China Carridge Механични уплътнения на едро или имате механични уплътнения на патрона, свържете се с нас наinfo@uttox.comза професионална техническа поддръжка и OEM решения.
Често задавани въпроси
Въпрос: Каква е основната разлика между патрона и механичните уплътнения на компонентите?
A: Уплътненията на патрона идват предварително -, сглобени от фабриката с всички компоненти, интегрирани в едно устройство, докато уплътненията на компонентите изискват полеви сглобяване на отделни части.
Въпрос: Колко дълго траят механичните уплътнения на касетата?
О: С правилен избор и поддръжка механичните уплътнения на патрона могат да работят в продължение на няколко години, значително по -дълги от традиционните системи за опаковане.
Въпрос: Могат ли да се ремонтират уплътненията на касетата или трябва да бъдат заменени?
О: Уплътненията на патрона обикновено се заменят като пълни единици, а не ремонтирани, като се гарантира постоянна работа и премахване на грешките на полето.
Въпрос: Кои индустрии се възползват най -много от технологията за механично уплътнение на патрона?
О: Промишленост Обработка на опасни химикали, изискващи висока надеждност или необходимост от опростени процедури за поддръжка, се възползва най -много, включително петролен, фармацевтичен и химически обработващ сектор.
ЛИТЕРАТУРА
1. "Механични уплътнения: Дизайн, работа и поддръжка" от John Crane Inc . - Изчерпателно техническо ръководство, обхващащо принципите и приложенията за проектиране на уплътнител на патрона.
2. "Наръчник на потребителя на помпата: Разширение на живота" от Хайнц П. Блок и Алън Р. Бъдрис - Справка за поддръжка на индустриална помпа, включително процедури за избор на механично уплътнение и инсталиране.
3. "Технология за уплътняване: Ръководство за механични уплътнения" от Flowserve Corporation - Техническо ръководство за подробности за уплътненията на касетата и характеристиките на производителността.
4. "Решения за индустриални уплътнения: Инженерна справка" от Американското дружество на механичните инженери - Професионални инженерни стандарти и практики за приложения за механично уплътнение.
